このCE自動パルス加熱亜鉛めっき炉システムは、安定した亜鉛浴温度制御、均一な熱分布、連続生産の信頼性を必要とする工業用溶融亜鉛めっきライン向けに設計されています。
このシステムは、亜鉛ケトル構造、パルス燃焼炉、デュアルゾーン温度調整、排熱回収、および PLC 自動制御を組み合わせています。柔軟なタンク寸法と高い熱負荷要求を伴う大規模亜鉛めっき生産環境に適しています。
一般的なエンジニアリング構成は、次のような亜鉛タンクをサポートします。7000*1200*2200 mm (長さ*幅*奥行き)周囲の炉体と9000×3200×1800mm、生産能力とラインレイアウトに応じて異なります。
従来の亜鉛めっき加熱システムでは、プロセスの不安定性は主に次のことが原因で発生します。
| 問題 | 技術的影響 |
|---|---|
| 温度慣性 | 応答が遅い → 亜鉛浴温度のオーバーシュート/アンダーシュート |
| 炉内加熱の不均一 | 局所的な過熱 → コーティング品質の不安定 |
| 熱回収なし | 燃料消費量が多く、エネルギーの無駄が多い |
| プロセスの可視性が低い | 炉の状態の限定的なリアルタイム監視 |
| 熱応力の蓄積 | 亜鉛釜構造の寿命の短縮 |
このシステムは、閉ループの熱制御とエネルギーの最適化を中心に設計されています。
| 特徴 | 関数 |
|---|---|
| 高速パルスバーナー | 燃焼強度の動的調整 |
| PID制御ループ | リアルタイム温度補正 |
| 自動モード切り替え | 加熱 ↔ 目標温度付近での安定化 |
| 成分 | 関数 |
|---|---|
| ゾーン 1 およびゾーン 2 加熱室 | 独立した熱バランス |
| K型熱電対（デュアルセット） | 制御＋検証監視 |
| 亜鉛浴センサー | 溶融亜鉛温度を直接フィードバック |
| アイテム | パフォーマンス |
|---|---|
| 排ガスの利用 | 入ってくる燃焼用空気を予熱します |
| エネルギーの最適化 | 燃料消費量を最大 10% 削減 (プロセスに応じて) |
| モジュール | 関数 |
|---|---|
| PLC制御システム | 中央プロセスロジックの実行 |
| HMIインターフェース | リアルタイムの監視と操作 |

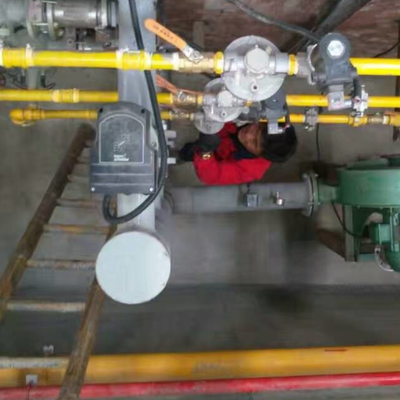

| 流量制御バルブ | 空燃比調整 |
| 警報システム | 故障検出と安全インターロック |
| パラメータ | 価値 |
|---|---|
| 亜鉛液の使用温度 | 435～450℃±2℃ |
| 炉煙道温度 | ≤650℃ |
| 炉壁温度 | 50℃以下 |
| 温度変動 | ±2℃ |
| 加熱均一性 | ±2℃ |
| 加熱速度 | 60～200℃/h調整可能 |
| パラメータ | 価値 |
|---|---|
| バーナー構成 | 2台 |
| バーナー出力 | 450kW※2 |
| 燃費 | ～30kg/時（参考条件） |
| 燃料の種類 | 天然ガス・重油（オプション） |
| パラメータ | 価値 |
|---|---|
| 亜鉛タンク容量 | 最大 ~280 トン (設計による) |

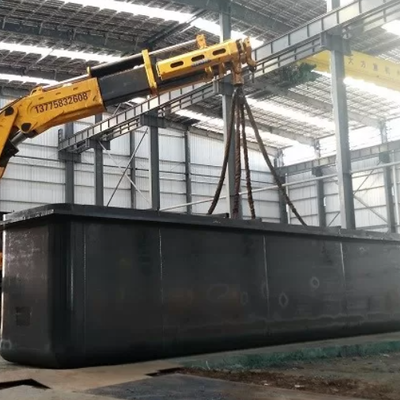

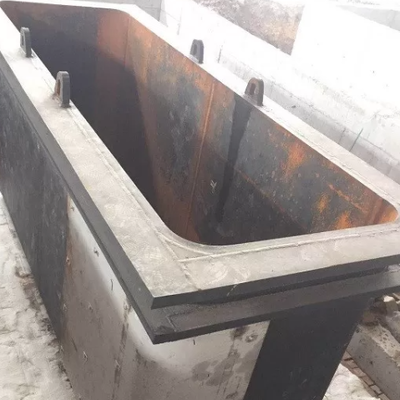

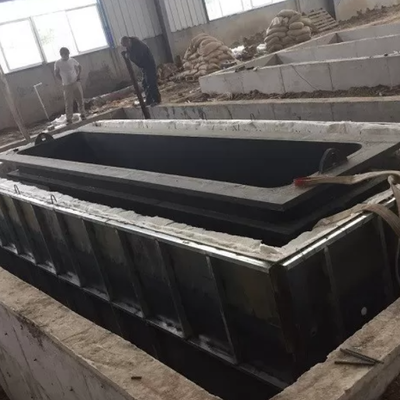

| 一般的なタンクサイズ | 7000*1200*2200mm |
| 年間生産能力 | 最大20,000トン |
| 構造アイテム | 技術的な説明 |
|---|---|
| 炉殻 | 6mm強化鋼板溶接構造 |
| 断熱システム | 耐火ファイバーモジュール＋断熱充填材 |
| サポート構造 | 亜鉛ポットの変形を軽減するスチールフレーム |
| 安全設計 | 亜鉛漏れ検知＋回収ピット |
| 圧力システム | 安全な操作のための炉圧力リリーフ設計 |
| ステップ | システムアクション |
|---|---|
| 1 | 熱電対は炉 + 亜鉛バスの温度データを収集します |
| 2 | PLC はリアルタイムデータを目標設定値と比較します |
| 3 | PIDアルゴリズムによる補正信号の計算 |
| 4 | バーナーエアバルブで燃焼強度を調整 |
| 5 | システムは加熱/安定化モードを切り替えます |
| 6 | 亜鉛浴温度は目標範囲内で徐々に安定します |
制御目標:オーバーシュートと熱慣性の影響を最小限に抑えながら、亜鉛浴の温度安定性を維持します。
| 要素 | 選択ロジック |
|---|---|
| タンクサイズ | 炉の形状と加熱分布を決定します |
| 出力容量 | バーナー出力とシステムスケールを定義します |
| 燃料の種類 | 天然ガスと重油のシステム設計 |
| 自動化レベル | 手動/半自動/完全な PLC 統合 |
| 生産規模 | 単一ラインとマルチゾーン連続システムの比較 |
PLCベースのPID制御と組み合わせたデュアルゾーン炉構造により、通常運転時の温度変動は±2℃以内に抑えられます。
はい、レイアウト設計に応じて、7000*1200*2200 mm などの大型タンクやカスタマイズされた工業用寸法をサポートします。
はい。このシステムは、自動流量制御により天然ガスと重油の両方の燃焼構成をサポートします。
排気ガスは燃焼用空気の予熱に再利用され、標準運転条件下で燃料消費量が約 10% 削減されます。
構造強化、亜鉛漏れ検出システム、圧力リリーフ設計、リアルタイム監視はすべて、安定した長期稼働に貢献します。
